DIY 類 MIDI Fighter RGB 控制器 /// Arduino Fliper RGB

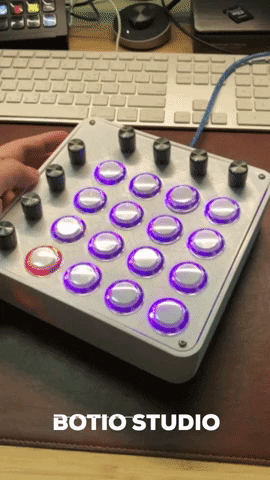

這款 Fliper RGB 是一款類似 DJ TechTools MIDI Fighter 的控制器,是由 Nerd Musician 設計的開源項目,硬體上是17個按鍵加上8個旋鈕(potentiometer),其中在側邊的一個按鍵是作為轉換Channel (Layer),所以光是按鍵實際上可以設定的功能設定是16*16,多達256種設定! 這種 DIY 可以自訂義功能的大鍵盤還會發光,讓我完全不可自拔!

外殼是我本身進行小小修改後進行3D打印出來的,因為第一次總是比較痛,用了比較粗的...電線,造成機體需要更厚更多的空間容納,如果再做一次... 我應該會使用比較細的電線,畢竟整體電流量真的不大。發光的部分是可以設定顏色的RGB燈條,使用 Arduino Pro Micro 進行編程使用,相關的原始碼都可以在 Fliper RGB 的 github 頁面中取得,旋鈕的部分也可以自訂義相關的功能。

整體製作的成本其實並不便宜,光是那17顆透明按鍵就花了不少錢,外加上不停的焊接所花費的時間成本,過程中我更是試了不少外殼厚度的修改(蠢),不過一點都不後悔喔,畢竟自己完成的成就感是無價的! 按鍵就是電玩機台(猴溜坑)上會使用的水晶按鍵,反饋的舒壓感真的很不錯! 這台 Fliper RGB 拿來打電玩當然也是可以的,只要從MIDI模式改為鍵盤模式即可,另外再之前介紹的軟體 Keyboard Maestro 中也有支援,可以無痛的設定各種相對應的功能或是快捷鍵! 這部分我就不知道原版 DJ TechTools MIDI Fighter 可不可以做到...(因為我沒買麻~)

接線焊接的部分應該是整個項目最困難的部分... 由於本身 Arduino Pro Micro 的端口不夠17個按鈕使用,所以要有一個擴充板,再來因為RGB燈條的部分要串接,所以又是另一個工程,如果你不需要一閃一閃亮晶晶的RGB燈光部分,接線難度可以減少10%... 黑色的隔板是為了防止漏光的發生,燈光很愛串門子的拉,尤其是使用的是白色外殼。
